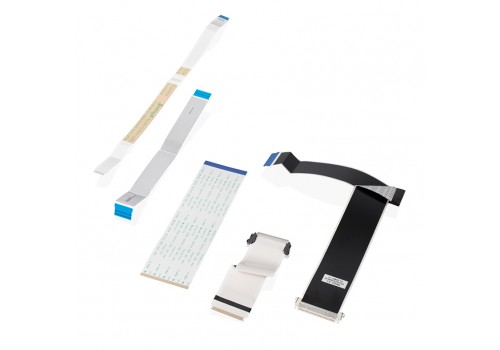

具特性阻抗控制FFC
FFC可按照以下的原理進行結構調整，改變電容及電感以達到要求的特性阻抗值。
FFC可按照以下的原理進行結構調整，改變電容及電感以達到要求的特性阻抗值。
電視 ,顯示器, 筆記型電腦
1. 由導體絕緣層補強板所組成
2. 具備各種UL 等級認證
3. 間距 0.5 &1.0 mm
4. 電鍍規格: 金
5. 各種導體規格供選用
6. 滿足 ROSH 及無鹵要求
1. 成本低可取代軟性印刷電路板
2. 各種UL 等級認證可選用
3. 滿足多PIN數的傳輸需求
4. 穩定的接觸特性
5. 滿足耐電流需求
6. 滿足相關物質管制規定
1. 絕緣層 : PET 膜涂布具有阻燃特性的熱塑型樹脂
2. 導體 : 銅導線
3. 補強板: PET 膜涂布熱塑型樹脂
1. 操作溫度: -30℃~ 80℃(105℃)按 UL安規等級
2. 儲存條件: -25℃~ 60℃ / 70%±10%
3. 阻燃等級: VW-1
1. 絕緣阻抗 : DC 500V More than 1,000 MΩ
2. 耐壓 : AC 500V
3. 特性阻抗:滿足各類傳輸介面要求
1. 接觸阻抗 : 小于. 50mΩ
2. 耐折性 : 0-180°折疊 至少5次
3. 耐磨測試: 最少1,000 次 (0.6R 600g, 60 次/分)
| Cable Type | Bandwidth G bps | Impedance Ω | PITCH mm | Max Length mm |
|---|---|---|---|---|
| LVDS | 0.5 | 100+/-10 | 0.5 & 1.0 | 1000 |
| USB3.1 | 10 | 90+/-10 | 0.5 | 200 |
| V-BY-ONE | 3.75 | 100+/-10 | 0.5 | 1000 |
| HDMI 2.0 | 6 | 100+/-10 | 0.5 | 600 |
